地下管线探测仪的基本操作——发射机
 二维码 3
作者:台湾思禄克

台湾思禄克TAM3000地下管线探测仪的发射机用于将发射机信号施加在目标管线上。它可以发射低频、中频、高频、射频。

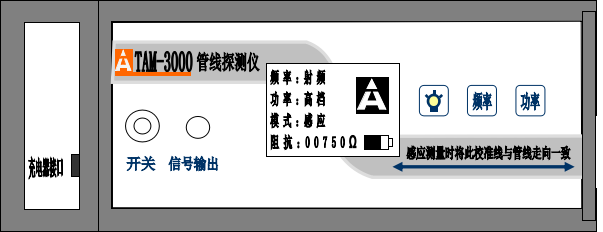

1、发射机面板

发射机可以通过直连法,夹钳耦合法,感应法将信号施加在目标管线上。


台湾思禄克TAM3000地下管线探测仪的发射机有三个触摸键盘、一个电源开关和一个信号输出口、一个充电器接口和一个液晶显示器。按键、开关和显示屏具体使用描述如下:

开   关  打开或关闭仪器。开机:按下开关键发射机工作;关机:发射机处于开机状态时按下开关键关闭发射机。

功率选择  按下功率选择键切换功率输出,功率输出分为三档:低档、中档和高档功率输出。开机默认为低功率。

频率选择  按下频率选择键来选择发射信号频率。可选频率:低频、中频、高频、射频和定位(用于电缆外皮故障测试)。当插入信号输出线时,开机默认为低频;当拔出信号输出线时开机默认为中频。

输出模式  输出模式有3种,直连模式、耦合模式、感应模式。

液晶显示    液晶显示发射机的输出频率、输出功率、输出模式,以及被测回路交流阻抗值。右下角显示电池电量。

背 光  键    按一次打开背光灯,再按一次关闭背光灯。

信号输出    信号输出连接线插座。

充 电 口     接入充电器及备用电池插座。

电 池 盒       电池盒位于机壳底面,一般情况用充电电池

2、发射机特性

⑴自动输出阻抗匹配:自动使发射机与管线阻抗相匹配,能在各种情况下提供最佳输出功率。

⑵大功率输出:用于低频率和长距离定位。

⑶回路电阻测量:用于确认接地是否良好以及电缆故障的阻抗。

⑷感应天线:在被测管线不能接近的直接施加信号的情况下,提供一种便捷的探测方法。
