地下管线探测仪基本操作——接收机
 二维码 3
作者:台湾思禄克

台湾思禄克TAM3000地下管线探测仪的接收机具有多种频率和操作方式能够满足各种地下管线探测的需要。工作方式包括:波谷法、波峰法。工作频率有:低频、中频、高频、射频和50Hz 工频信号。

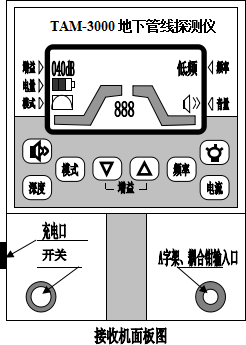

1、面板操作

台湾思禄克的接收机有八个触摸键盘、一个电源开关和一个显示器、一个充电器口、一个耦合钳输入口。下面将具体介绍。

模式键 选择单水平天线,垂直天线和“A”字架。即选择波峰法、波谷法或耦合钳。

增益▲键 按此按钮使增益增加,放大倍数加大。范围为:000db-100db。

增益▼键 按此按钮使增益降低,放大倍数减小。范围为:000db-100db。

增益大小见液晶左上角,比较信号大小应在统一增益下比较。

频率键 本仪器有三种工作频率选择。低频、中频、高频、射频和50Hz工频。测试时接收频率的选择应与发射机的输出频率一致。

深度键 测试目标管线的深度。一般用于直连法或耦合法。在电流比较大的情况下,通过增益键将信号调整到700~800间后,按深度键后直接显示目标管线的深度。

电流键  测试目标管线中的信号电流强度。一般用于直连法。

背 光  键  按一次打开背光灯,再按一次关闭背光灯。

音 量  键  改变音量大小。



2、液晶显示

显示接收信号强度、电池状况、电流测量值、深度测量值、音量大小和工作方式等

梯形图及大小显示:显示接收相对的信号强度。

模式显示:波峰法、波谷法、耦合钳。

增益显示:000db-100db。

频率显示:低频、中频、高频、射频、50HZ。

音量显示:高、中、低、关。

电池显示:高、中、低、无。

信号强度:指示接收信号的绝对强度。

深度显示:指示测试管线的深度。

电流显示:指示测试管线的电流强度。

3、声音提示

本仪器有一个很大的特点就是具有声音提示,它可以减少操作者长时间工作时的眼睛疲劳程度,并且使探测工作更加简单明了。接收机发出的声音大小与接收信号强弱成正比。在统一增益下,当接收机发出的声音大并且急促时表示接收到的信号强,反之表示接收到的信号弱。当接收机处于波峰法时,在管线正上方声音最大并且急促,两边声音小并且稀疏。当接收机处于波谷法时,在管线正上方声音最小并最稀疏,两边声音大并紧凑。

4、接收机特性

⑴管线定位:选择波峰法,用平行天线定位,可快速追踪目标管线,在管线上方时信号最大,两边减小。选择波谷法,用垂直天线定位,当无相邻管线及干扰源时定位更精确、可靠,接收机在管线上方时,信号最小,两边信号大。

⑵深度测量:在直连模式下,直接测量深度。一般情况下误差为10%左右。将接收机放置管线正上方,调整增益使条形显示值在600~800左右,按动深度键,接收机显示被测管线的深度。

⑶电流测量:由于被测管线中的电流值不随深度变化而变化,通过对目标管线的电流测量有助于确定目标管线以及识别T型管分支等。 一般情况下只适用于直连模式下。
