台湾思禄克DSO4000使用说明——功能检查
 二维码 14
作者:台湾思禄克

台湾思禄克DSO4000数字示波器全面覆盖 80MHz-250MHz 的带宽,同时提供最大为 1GSa/s 的实时采样率。7 寸彩色 TFT 液晶显示屏,类似 Windows 风格的界面和菜单可以让每个熟悉电脑的用户轻松上手。

同时丰富的菜单信息和方便的操作按钮可以让您在测量的同时获得更多的信息。功能强大的多用途旋钮和快捷按键可以为您节约大量的操作时间,自动设置(AUTO Scale)功能可自动检测正弦波、方波等信号。

功能检查

1 连接示波器

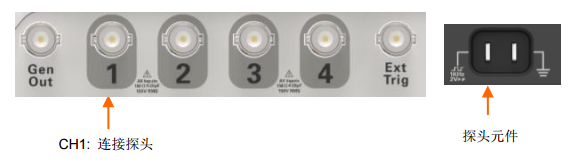

在探头上将开关设定到 lX 并将探头连接到示波器的通道 1 上。要进行此操作,将探头连接器上的插槽对准 CH1 BNC 上的凸起,按下去即可连接,然后向右转动将探头锁定到位,将探头端部和基准导线连接到―探头元件‖连接器上,其面板上的标注为:探头补偿 ~2V@ 1KHz。


2 观察波形

按下【Auto Scale】按键。在几秒钟内,您应当看到频率为 1 kHz 电压为 2V 峰峰值的方波。按一次【CH1】菜单按键关闭通道 1,按下【CH2】菜单按键显示通道 2,就可以观察 CH2 通道及其他通道。如下图:
