浅谈城市地下管线保护
 二维码 32
作者:台湾思禄克

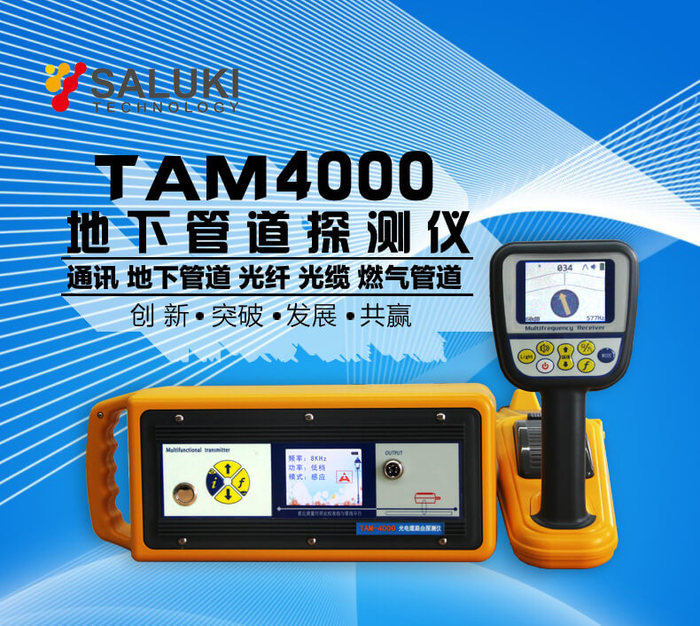

城市地下管线是指城市范围内供水、排水、燃气、热力、电力、通信、广播电视等管线及其附属设施,是保障城市运行的重要基础设施和“生命线”。地下管线可分为无压地下管线(电力、通信、污水、雨水)和有压地下管线(热力、供水、燃气)两类。台湾思禄克地下管线探测仪可以非常方便的探测到城市地下管线的埋深和走向,以及地下管线的破损点,以便于有关单位进行施工和维护。

1、电力(电压等级10KV、110KV、220KV等);

2、综合通信(包括联通、移动、电视、盈通等);

3、电信;

4、雨水(雨水管、雨水方渠等);

5、污水(管径DN300、DN400、DN1600等);

6、供水(管径DN400、DN600、DN800、DN1000等);

7、燃气(管径DN159、DN219、DN325)

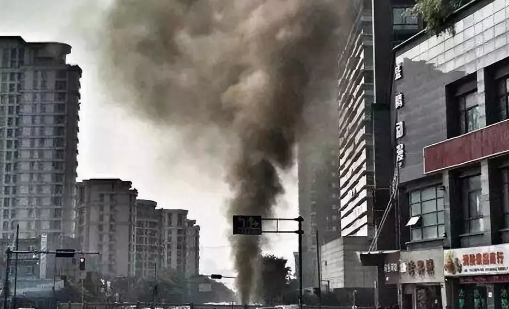

(事故现场图)

2015年8月28日上午9时许,杭州地铁四号线南星桥站施工时,挖机不慎挖破天然气管道。泄露上窜的燃气夹杂着泥土向上喷射,行成一个灰黑色气柱,冲到20多层的高度,现场弥漫着刺鼻的臭鸡蛋味道。

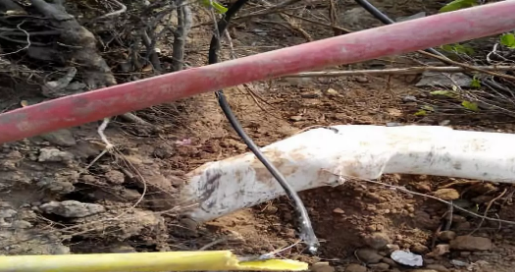

x临建施工队挖机在挖开东门绿化带时,将监控设备管线挖断。


(事故现场)

在地铁建设工程中,地下管道的损坏会给人类的生产和生活带来不利的影响。同时,地下管线的损坏会导致反复的修葺工作,拖延了施工进度,导致地铁工程无法在规定的时间内完成。因此,保护地下管线在地铁工程建设中有着至关重要的作用。

1、地下管线被损坏原因

1.1规划设计不合理或设计缺陷造成的损坏

(1)由于缺乏准确的地下管线现状资料,易造成规划设计工作的盲目性,在施工图中没有完全或部分地标出地下管线的准确位置,进而导致建设过程对地下管线的破坏。

(2)原来规划设计的地下管线是按照当时的技术要求进行规划设计,技术标准低,安全可靠性差。

1。2市政工程管线管理不完善造成的损坏

随着城市基础设施的高速发展,各种信息资料的时效性得不到保证,这就使部分地下管线没有得到有效的管理从而在市政建设时部分管线管理被遗漏,施工时被损坏。(如x联通管线被破坏的案例)

1.3物探不准确造成的损坏

1.4施工引起的直接损坏

(1)地下管线位置不明。在施工前没有经过调查和探测,而盲目按照施工图纸进行施工。

(2)打桩、顶管、振动压实等施工时土体挤压,导致一些临近区域内年代久、管材强度弱、接头不牢固的管线发生损坏。

(3)基坑开挖、边坡失稳或流沙现象造成较大的土体变形,当变形量超过管线的变形极限时,就会发生管线损坏。

(4)施工机械、车辆、材料等荷载过大会将下边强度不高的管线压坏。

(5)开挖裸露的管线在雨季受到洪水的冲击或附近的土体流失,从而使管线发生损坏。

(6)施工时没有按要求进行施工,导致裸露的管线受到大的坚硬物体的剧烈碰撞而断裂、松动等。

2、地铁施工中对地下管线保护的原则

(1)施工前要实地详细调查地下管线情况。

(2)基于地铁车站主体与地下管线位置冲突,要临时迁改不得不移动的地下管线。

(3)对于电信、燃气、污水、供水等对变形要求严格、刚性较大的地下管线,尽量应用临时迁改方案;对于通讯电缆、直埋电力电缆等变形控制范围较大的地下管线,可用便桥或者工字钢来原位悬吊保护。

(4)地下管线的具体保护措施和迁改方案,必须要上报给有关部门审批后,方可实施。

(5)要将标志牌设置在施工现场,将迁改后管线的埋深、位置、种类向有关施工人员予以警示。

(6)要及时与地下管线产权单位建立联系,确认管线的产权归属,同时明确协调配合办法及双方责任。

3。现场地下管线详细调查,可采用的方法主要有:

(1)挖探沟:这是长期以来市政施工探明地下管线的主要方法,探沟采用人工开挖,开挖时应采用铁锨薄层轻挖,不宜使用羊镐、钢钎等尖锐工具。根据现场情况确定探沟的间距,通过两处以上探坑暴露的管线情况来推断该种管线的大致走向和埋深等信息。

(2)采用地下管线探测仪探测:在对地下管线的勘测中,采用科学的手段人工开挖结合现代测绘技术、仪器,如加拿大noggin公司生产的noggin250系列管线成像雷达,即可有效的探测电力、电信、燃气、供热、供水、排水和有线电视等各类地下管线的准确位置和埋设深度等数据,在旧路开挖前进行全面探测,与现有管线图纸资料对照复核, 以获得地下管线的准确信息。

(3)与各管线单位专业监护人员进行交流,请他们介绍一下管线的分布情况,施工中应该注意的事项,对工程的安全、进度十分有利。

(4)根据经验,仔细观察,合理判断分支管线的埋设位置和种类。重点观察部位:大路口处四周集中穿路管线,沿线单位处支管接入情况,一般从检查井盖位置可以看出管线的大致走向;电线杆引下线、配电柜至附近电力检查井之间应小心地下敷设的电力电缆。

3.2施工过程中采取的措施

(1) 机械开挖沟槽、路槽作业时,应有专人指挥,在地下管线位置安全距离外喷漆标注,线内禁止机械作业,避免因管道两侧土体受到挤压而损坏管道。管道位置采用人工薄层轻挖,管道暴露后应采取临时保护和加固措施,随时检查是否存在安全隐患。

(2)对开槽中发现的没有标明的地下管线,管线的位置、走向与实际不符合时,要及时会同有关单位,制定专门的保护方案。

(3)机械操作人员必须服从现场管理人员的指挥,小心操作,挖掘动作不宜太大,防止盲目施工,施工机械行进路线应避开已标明的地下管道位置。

(4)常见的供水、电缆、燃气管道等遇到障碍物时,为了避让障碍会突然抬高,或者走向忽左忽右、很不规则的现象。因此施工人员要时刻保持警惕,不能依据某探坑处发现的管线位置、高程而想当然地认为全线如此。

(5)管线迁改过程中,迁改路径与其他既有管线(如通讯、电力)有交叉,钢板桩施工时要注意避开其他管线,保持一定的安全距离。沟槽开挖后对其他管线进行支撑防护等措施防止被损坏。

(6)场地内有悬吊保护架空线的,对于场地内的大型机械要下安全交底书,施工过程中派专人看护。

(7)管线迁改施工过程中,与其他已迁改完成的管线位置有交叉的,现场管理人员要告知相关施工队伍管线的位置、埋深等,施工时避开其他管线。

4.发生地下安全事故应采取的措施

(1)电缆、光缆挖断,通讯线路故障等事故的应急预案

一旦发生电缆、光缆挖断,通讯线路故障等事故,当班施工员应在5分钟之内电话通知管线所属单位。组织人员按照管线所属单位专业工程师的要求进行抢修恢复,将损失减小到最低程度,抢修组成员应保持通讯畅通。管线修复完毕后,项目部组织人员及时对事故原因进行分析,制定整改措施,对作业人员进行教育,同时对相关责任人进行批评教育。与各管线所属单位协调,配备足够的电缆等相关配件,确保紧急情况时的物资供应到位。

(2)自来水管线挖断事故的处理

如果施工现场发生自来水管挖断或涌水等事故.现场当班施工员在5分钟之内电话通知给管线所属单位.联系自来水公司专业抢修队立即赶赴施工现场进行抢修恢复,将损失减小到最低程度。抢修组成员应保持通讯畅通,现场配备足够的防水和堵漏应急物资。项目部应急小组应启动应急预案,项目部应急抢险队人员及时到现场进行抢险堵漏,确保紧急情况时能降低险情。

(3)燃气管线挖断泄露事故的处理

一旦发生燃气管挖断、泄漏等事故,项目部应急小组应启动应急案,并在5分钟之内上报上级领导及燃气单位,迅速隔离事发现场,将伤者迅速送往医院救治,撤离无关人员及群众。

台湾思禄克可以非常方便的探测到城市地下管线的埋深和走向,以及地下管线的破损点,以便于有关单位进行施工和维护。
