地下管线的物探方法和探测方法
 二维码 2
作者:台湾思禄克

地下管线测量从工程对象上看,属于线路工程测量;从业务范围上看,地下管线测量属于市政工程测量。 其工作性质是对地下管线工程缺失竣工测量的事后补救。内容包括地下管线探查和地下管线测绘,还包括地下管线信息管理系统建立。


一地下管线的工作流程:


资料收集和踏勘,技术设计,仪器检验,实地调查,仪器探查,控制测量,管线点测量,地下管线图编绘,地下管线数据库与管理信息系统的建立。


二、地下管线的种类:


1)由铸铁、钢材构成的金属管线,如给水管、燃气管、供热管。


2)由铜、铝材料构成的电缆,如电力电缆与路灯电缆、通信电缆。


3)由水泥、陶瓷、塑料材料或砖砌的非金属管线,如排水管道、人防通道。


三、地下管线的探测方法:


(1)实地调查法:适用于明显管线的探测,实地查清权属、性质、规格(材料、断面尺寸、电缆根数或孔数、电压) 、附属设施名称;测量管线点的平面位置、高程、埋深、偏距。


(2)物探调查法:适用于隐蔽管线;


(3)开挖调查法:适用于采用物探方法无法查明或为验证物探法精度的情况下。


四、地下管线的物探方法:


(1)金属管线:电磁感应类(频率域电磁法)


1)主动源法:


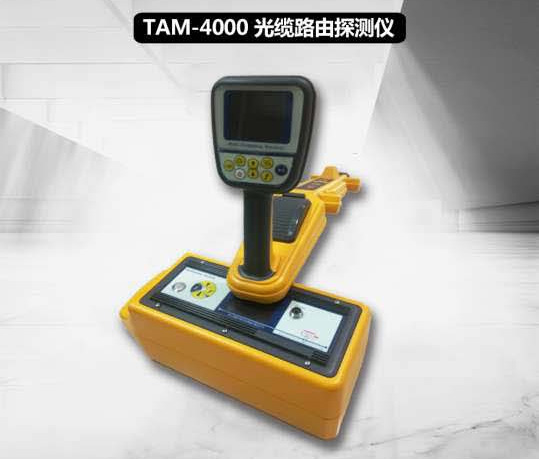

地下管线的物探方法和探测方法


直接法


地下管线的物探方法和探测方法


电磁感应法


1 直接法:用导线直接连通探测仪和管线两点。

2 夹钳法:用夹钳夹取管线求得探测数据。

3 电偶极感应法:不接触管线用电偶极感应得到管线磁场从而跟踪和定位管线。

4 磁偶极感应法:不接触管线用磁偶极感应得到管线磁场从而跟踪和定位管线。

5 示踪法: 在管道中放入电磁信号发射器进行跟踪。

2)被动源法:


地下管线的物探方法和探测方法


甚低频法


1 工频法: 以工业交流电频率发射电磁波为场源,通过地下探测场参数变化来定位。

2 甚低频法: 利用超长波电台发射电磁波为场源,通过地下探测场参数变化来定位。

(2)非金属管线:


1电磁法:地质雷达,发射高频电磁波,接受回波来判断地下结构从而测定管线走向。

2 地震波法: 浅层地震仪, 人工产生地震波, 利用管线与介质不同的波阻来定位管线。

3直流电法:电阻率仪,利用管线与介质之间电阻差异来定位管线走向。

4磁法:磁力仪,利用金属管线与周围介质的磁性差异,判断磁异常来定位管线。

5红外辐射法:红外辐射仪,地下管线与周围土壤有温差,常用于管道漏点定位。

6声学定位:常用于漏水定位,以及塑料自来水管道和煤气管道追踪。

(3)电力电缆:采用被动源法的工频法初步定位,再用主动源法精确定位;


(4)电信电缆:采用管线仪主动源法。
