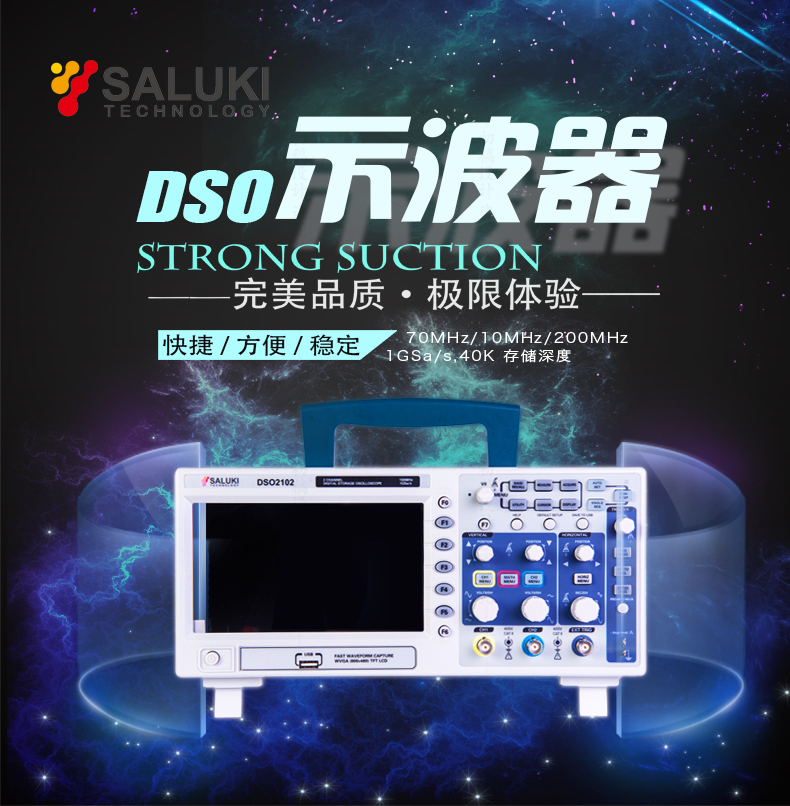

掌上型光时域反射仪AV6416
台湾思禄克双通道数字示波器70/100/200M采样率1GSa/S自测DSO2000
评论:0
收藏:0

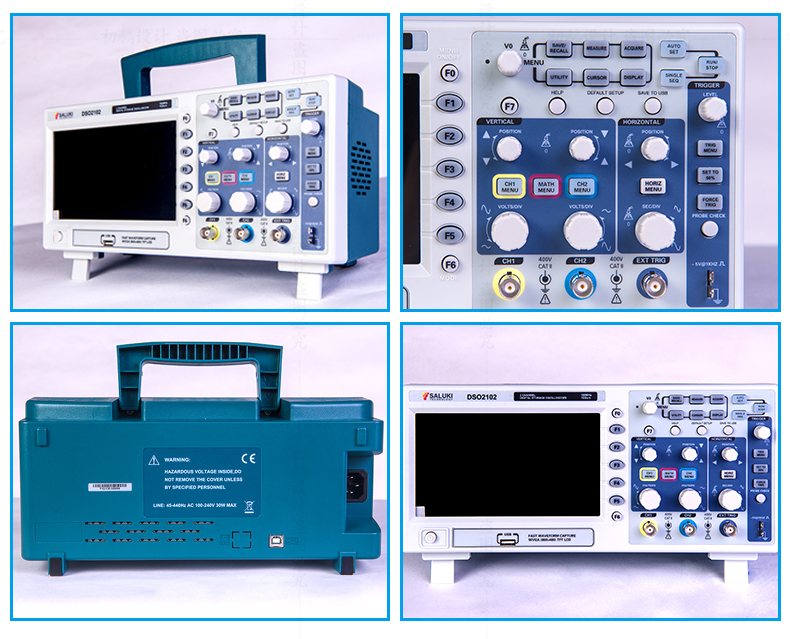

型号: DSO2000
特点: 台湾思禄克DSO2000 系列示波器是高性价比的便携式示波器,提供多达32中自动测量功能,强大的触发功能,出色的性能足以应对各种应用场合。配合免费提供的PC软件,可直接从PC端设置示波器,并获取数据。用户可十分便捷的观察测试结果,管理测试数据。DSO2000系列示波器提供不同带宽的型号,以满足客户不同的需求。
品牌: 台湾思禄克
产品保证
正品保证
快速发货
全国售后
进口品质
产品详情
产品评论(0)



示波器

示波器

示波器

示波器

示波器

示波器

示波器

示波器

示波器

示波器

示波器

示波器

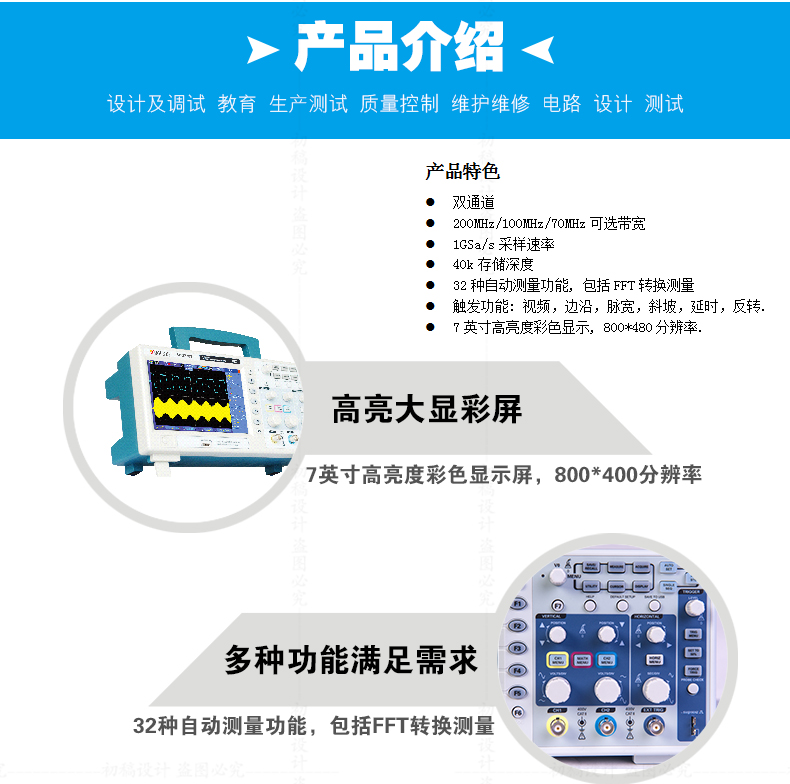

产品特色

l 双通道

l 200MHz/100MHz/70MHz可选带宽

l 1GSa/s采样速率

l 40k存储深度

l 32种自动测量功能, 包括FFT转换测量

l 触发功能: 视频,边沿,脉宽,斜坡,延时,反转

l 7英寸高亮度彩色显示, 800*480分辨率

典型应用

l 设计及调试

l 教育

l 生产测试,质量控制

l 维护维修

l 电路设计测试

台湾思禄克 DSO2000 系列示波器是高性价比的便携式示波器,提供多达32中自动测量功能,强大的触发功能,出色的性能足以应对各种应用场合。配合免费提供的PC软件,可直接从PC端设置示波器,并获取数据。用户可十分便捷的观察测试结果,管理测试数据。DSO2000系列示波器提供不同带宽的型号,以满足客户不同的需求。


技术参数


型号

DSO2202

DSO2102

DSO2072

水平系统

带宽

200MHz

100MHz

70MHz

实时采样率

1GSa/s

等效采样率

512GSa/s

存储深度

40K

扫描范围

2ns/div - 80s/div

4ns/div - 80s/div

时间延迟精度

±50ppm (在任何大于1ms的时间间隔)

时间间隔测量精度(满带宽)

单次采样模式,
± (1 采样间隔 + 100ppm × readings + 0.6ns)

>16 平均模式,

± (1 采样间隔 + 100ppm × 度数 + 0。4ns)

采样间隔 = SEC/DIV÷200

垂直系统

垂直分辨率

8-bit 分辨率, 通道单独采样

垂直灵敏度

2mV/div - 10V/div BNC 输入

位置范围

±50V(5V/div); ±40V(2V/div - 500mV/div);

±2V(200mV/div - 50mV/div); ±400mV(20mV/div - 2mV/div)

上升时间

1。7ns

3.5ns

5ns

直流增益精度

±4%采样/平均模式, 5mV/div to 2mV/div

±3%采样/平均模式, 5V/div to 10mV/div

触发

触发灵敏度

(边沿触发)

DC

(内部)

1div DC 10MHz, 1.5div 10MHz100MHz

2div 100MHz200MHz

DC(EXT)

200mV DC100MHz,

350mV 100MHz200MHz

DC(EXT/5)

1V DC100MHz

1。75V 100MHz200MHz


触发

触发灵敏度

(边沿触发)

AC

衰减10Hz以下信号

高频抑制

衰减80KHz以上信号

低频抑制

大于150KHz时与直流耦合限制相同

衰减150kHz以下信号

触发电平范围

CH1, CH2

从显示屏中心开始 ± 8 分度

EXT

± 1.2V

EXT/5

± 6V

触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号

CH1, CH2

从中心显示屏开始的±4个分度内为0。2格×伏/

EXT

± (6% 设定值 + 40mV)

EXT/5

± (6% 设定值 + 200mV)

释抑范围

100ns - 10s

设置电平为50%(典型)

用大于等于50Hz的输入信号操作

触发类型

边沿,视频,脉冲,斜率,超时,交替

采集方式

峰峰值

显示高频和随机毛刺

平均值

平均波形, 次数: 48163264128

输入

输入耦合

DC, AC or GND

直流耦合,输入阻抗

1MΩ ± 2% for 20pF±3 pF

探针衰减

1X, 10X

探针衰减系数

1X, 10X,100X, 1000X

最大输入电压

类型 Ⅰ和类型Ⅱ:300VRMS(10×);

类型Ⅲ: 150VRMS(1×);






咨询留言
