掌上型光时域反射仪AV6416
收藏
台湾思禄克双通道数字示波器70/100/200M采样率1GSa/S自测DSO3000
评论:0
收藏:0
型号: DSO3000
特点: 台湾思禄克双通道示波器DSO3000 2通道数字示波器,加1通道任意/函数信号发生器,示波器和信号发生器按键独立以便于同时操作,方便易用。 示波器70-200MHz带宽,1GS/s采样率。25MHz信号发生器,12BitS分辨率,200MHz DDS。高分辨率 7"TFT真彩液晶屏(800*480 )
品牌: 台湾思禄克
产品保证
正品保证
快速发货
全国售后
进口品质
产品详情
产品评论(0)

1.jpg3.jpg2.jpg1.jpg4.jpg5.jpg9.jpg7.jpg8.jpg10.jpg11.jpg14.jpg17.jpg技术参数

双通道示波器+任意/函数信号发生器+同步信号+外触发

示波器和信号发生器按键独立以便于同时操作,方便易用

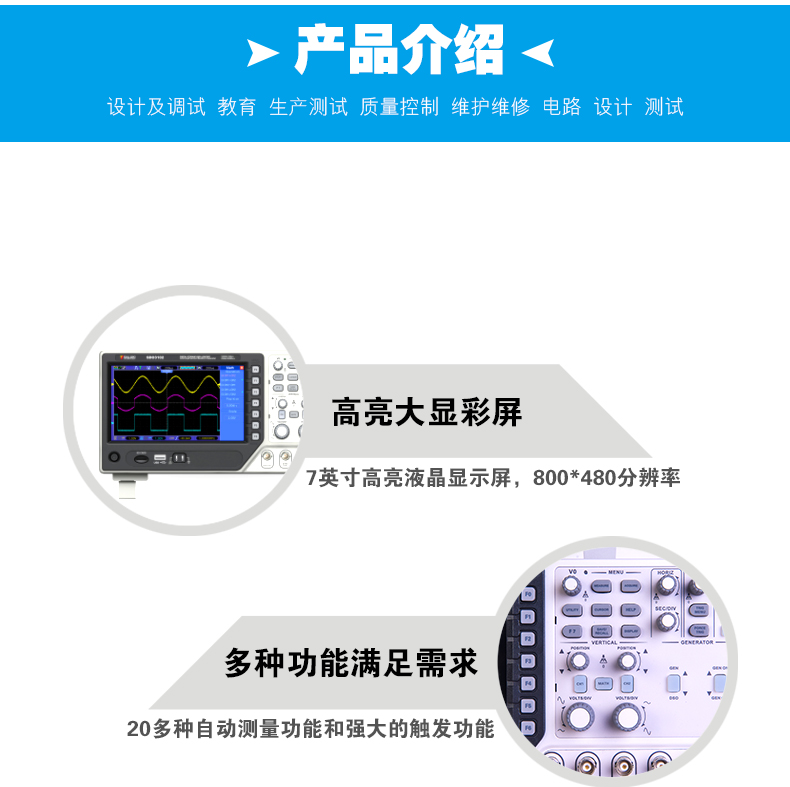

大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480),波形显示清晰逼真

示波器:1GSa/s的实时采样率,带宽70MHz200MHz,多达20多种自动测量功能

强大的触发功能:边沿触发,持续时间触发,脉宽触发,码型触发,队列触发,重复触发

函数/任意信号发生器:25MHz,12BitS分辨率,200MHz DDS,任意波/方波/正弦波/三角波/梯形波/脉冲波/直流等,便于模拟传感器

支持SD卡,VGA功能(可选)

集成USB Host,支持U盘存储、USB接口/SD卡系统升级

典型应用

设计及调试

教育

生产测试,质量控制

维护维修

电路设计测试

Saluki DSO3000 2通道数字示波器,加1通道任意/函数信号发生器,示波器和信号发生器按键独立以便于同时操作,方便易用。 示波器70-200MHz带宽,1GS/s采样率。25MHz信号发生器,12BitS分辨率,200MHz DDS。高分辨率 7"TFT真彩液晶屏(800*480

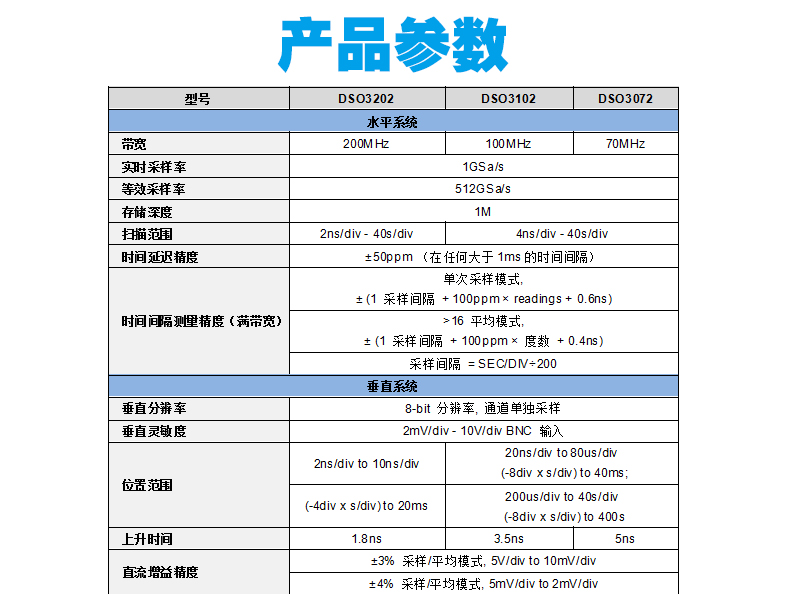

型号

DSO3202

DSO3102

DSO3072

水平系统

带宽

200MHz

100MHz

70MHz

实时采样率

1GSa/s

等效采样率

512GSa/s

存储深度

40K

扫描范围

2ns/div - 40s/div

4ns/div - 40s/div

时间延迟精度

±50ppm (在任何大于1ms的时间间隔)

时间间隔测量精度(满带宽)

单次采样模式,
± (1 采样间隔 + 100ppm × readings + 0。6ns)

>16 平均模式,

± (1 采样间隔 + 100ppm × 度数 + 0。4ns)

采样间隔 = SEC/DIV÷200

垂直系统

垂直分辨率

8-bit 分辨率, 通道单独采样

垂直灵敏度

2mV/div - 10V/div BNC 输入

位置范围

2ns/div to 10ns/div

20ns/div to 80us/div

(-8div x s/div) to 40ms;

(-4div x s/div) to 20ms

200us/div to 40s/div

(-8div x s/div) to 400s


位置范围

2ns/div to 10ns/div

20ns/div to 80us/div

(-8div x s/div) to 40ms;

(-4div x s/div) to 20ms

200us/div to 40s/div

(-8div x s/div) to 400s

上升时间

1。8ns

3.5ns

5ns

直流增益精度

±3% 采样/平均模式, 5V/div to 10mV/div

±4% 采样/平均模式, 5mV/div to 2mV/div

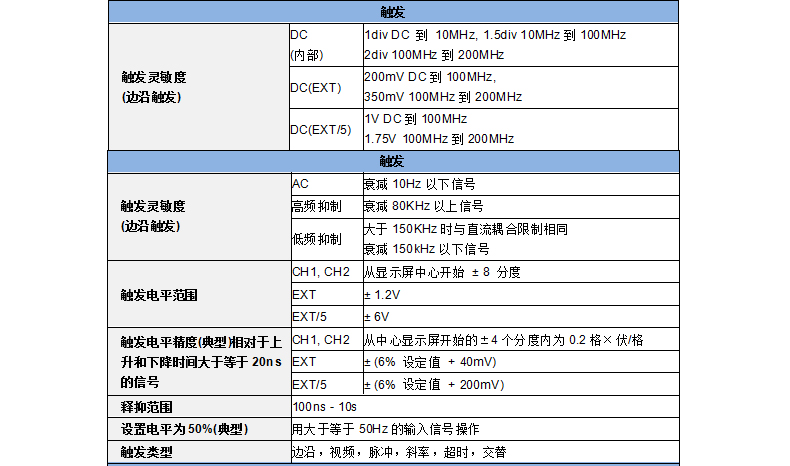

触发

触发灵敏度

(边沿触发)

DC

(内部)

1div DC 10MHz, 1.5div 10MHz100MHz

2div 100MHz200MHz

DC(EXT)

200mV DC100MHz,

350mV 100MHz200MHz

DC(EXT/5)

1V DC100MHz

1.75V 100MHz200MHz

触发

触发灵敏度

(边沿触发)

AC

衰减10Hz以下信号

高频抑制

衰减80KHz以上信号

低频抑制

大于150KHz时与直流耦合限制相同

衰减150kHz以下信号

触发电平范围

CH1, CH2

从显示屏中心开始 ± 8 分度

EXT

± 1.2V

EXT/5

± 6V

触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号

CH1, CH2

从中心显示屏开始的±4个分度内为0.2格×伏/

EXT

± (6% 设定值 + 40mV)

EXT/5

± (6% 设定值 + 200mV)

释抑范围

100ns - 10s

设置电平为50%(典型)

用大于等于50Hz的输入信号操作

触发类型

边沿,视频,脉冲,斜率,超时,交替

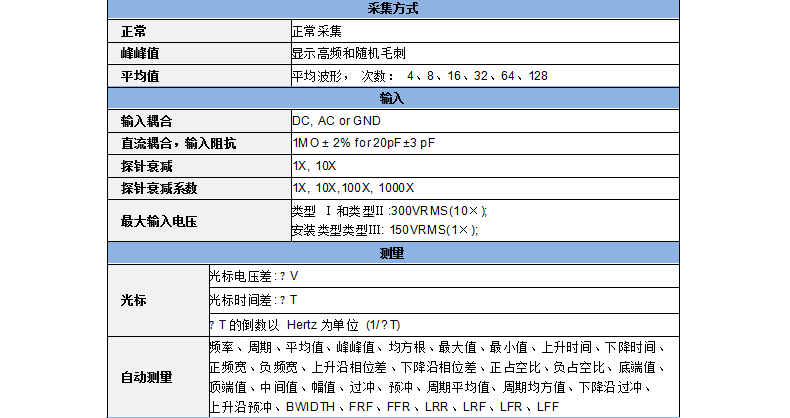

采集方式

正常

正常采集

峰峰值

显示高频和随机毛刺

平均值

平均波形, 次数: 48163264128

输入

输入耦合

DC, AC or GND

直流耦合,输入阻抗

1MΩ ± 2% for 20pF±3 pF

探针衰减

1X, 10X

探针衰减系数

1X, 10X,100X, 1000X

最大输入电压

类型 Ⅰ和类型Ⅱ:300VRMS(10×);

安装类型类型Ⅲ: 150VRMS(1×);

测量

光标

光标电压差: V

光标时间差: T

T的倒数以 Hertz为单位 (1/ΔT)

自动测量

频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、

正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、

顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、

上升沿预冲、BWIDTHFRFFFRLRRLRFLFRLFF

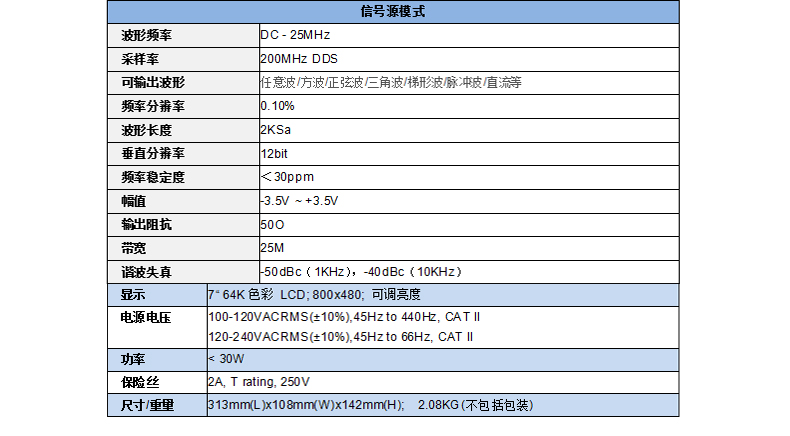

信号源模式

波形频率

DC - 25MHz

采样率

200MHz DDS

可输出波形

任意波/方波/正弦波/三角波/梯形波/脉冲波/直流等

频率分辨率

0。10%

波形长度

2KSa

垂直分辨率

12bit

频率稳定度

30ppm

幅值

-3。5V ~ +3.5V

输出阻抗

50Ω

带宽

25M

谐波失真

-50dBc1KHz),-40dBc10KHz

通用特性

显示

7“ 64K色彩 LCD; 800x480; 可调亮度

电源电压

100-120VACRMS(±10%),45Hz to 440Hz, CAT II

120-240VACRMS(±10%),45Hz to 66Hz, CAT II

功率

< 30W

保险丝

2A, T rating, 250V

尺寸/重量

313mm(L)x108mm(W)x142mm(H); 2.08KG(不包括包装)
